SD59D15是一款應用于旅行多口充電器的協議和電源控制芯片，集成3路USB端口（最多兩個C口），兼容PD3.0，PPS，QC4.0+，F(xiàn)CP，SCP， SFCP，AFC，BC1.2，APPLE，VOOC等快充協議。集成2路BUCK電路，實現2路獨立電源的CCCV控制。內置TL431，能夠靈活調整ACDC輸出母線電壓，可以大大提升電源轉換效率。
工作電壓范圍：3.3V~40V
支持PD3.0，PPS，QC4.0+，F(xiàn)CP，SCP，SFCP，AFC，BC1.2，APPLE，VOOC等快充協議
支持2對CC口和3對DD口協議解析
4路死區可控的PWM驅動控制，支持100~500KHz PWM開關頻率可設
雙路電流采樣，輸出電壓采樣
內置恒壓和恒流控制
3路負載開關控制
I2C/UART通信
手機接入檢測及移除檢測
支持IDLE低功耗模式
內置過壓保護、過流保護、過溫保護
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|

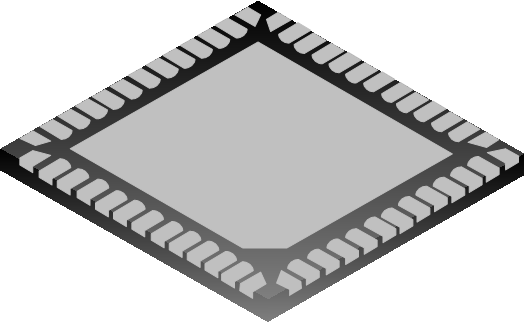

| SD59D15 | QFN-52-6X6X0.75-0.4 | SD59D15 | 無鹵 | 料盤 | |
| SD59D15TR | QFN-52-6X6X0.75-0.4 | SD59D15 | 無鹵 | 編帶 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SD59D15 | 225 | 2023-12-15 | SD59D15 簡要版說明書 |
