SDM03B60DAS 是高度集成、高可靠性的三相無刷直流電機驅動電路，主要應用于較低功率的變頻驅動，如風機、凈化器等。內置了 ASIC控制芯片，三相半橋高壓柵極驅動電路和 6 個快恢復功率 MOS 管。
SDM03B60DAS 內部集成了欠壓、限流、短路、過溫等各種保護功能，提供了優異的保護和寬泛安全工作范圍。由于每一相都有一個獨立的負直流端，其電流可以分別單獨檢測。
內置 6 個 600V 快恢復功率 MOS 管
輸出電流 3A
內置帶限流電阻的自舉二極管
內置高壓柵極驅動電路(HVIC)
內置欠壓保護 UVLO
內置過溫保護關斷 TSD
內置限流 CL
內置過流保護 OCP
內置 ASIC 控制芯片
絕緣級別：1500Vrms/min
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|

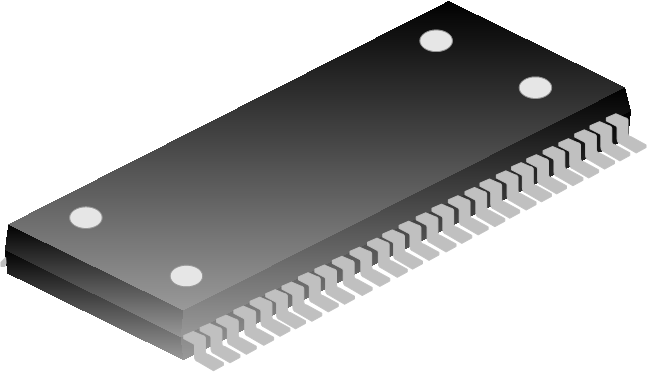

| SDM03B60DAS | SOP-37H | SDM03B60DAS | 無鹵 | 編帶 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SDM03B60DAS | 287 | 2023-06-09 | SDM03B60DAS 簡要版說明書 |
